一、產品介紹
BX7、BX8系列滑線式電阻器適用于交流50赫茲電壓至380伏及直流電壓至400伏以下的電路中,主要作為校正電器儀表及作變更電壓、電流和代替未定阻值的可變電阻器應用，在實驗室中作實驗或教學演示用的電壓，電流調節器，以及作為發電設備和直流電動機的勵磁調速電阻等之用。
本產品在多管并聯后****電流可達200A。功率****能達到50KW。產品分為可推單管、手搖螺桿單管、手推雙管、電動/手搖螺桿雙管、電動/手搖螺桿三管、四管、六管、八管等近千種規格

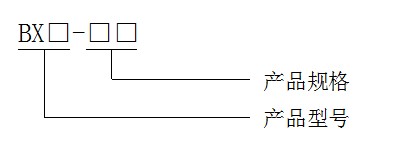

二、型號定義
三、電阻器技術參數：
BX7系列（單管）：電流0.1A—50A、阻值0.5Ω—24.5KΩ；
BX8系列（單管）：電流0.1A—50A、阻值0.13Ω—14.5KΩ；
1、變阻器的阻值誤差不超過標準阻值之±10%；
2、變阻器的絕緣應能承受交流50赫茲2500伏的試驗電壓、歷時1分鐘，而無擊穿或閃絡現象；
3、變阻器的絕緣電阻在溫度+20℃±5℃及相對溫度為60-70%，不低于10兆歐。

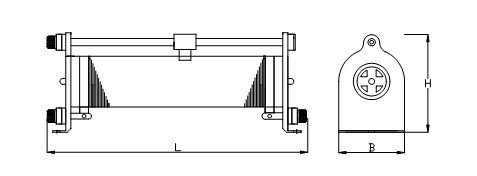

四、外型結構
五、主要尺寸
|
型號
|
L
|
B
|
H
|
電流
|
阻值
|
|
BX7
|
265
|
90
|
135
|
0.1A-50A
|
0.13Ω-5KΩ
|
|
BX7
|
325
|
90
|
135
|
0.1A-50A
|
0.19Ω-7KΩ
|
|
BX7
|
370
|
90
|
135
|
0.1A-50A
|
0.24Ω-8.7KΩ
|
|
BX7
|
420
|
90
|
135
|
0.1A-50A
|
0.28Ω-10.5KΩ
|
|
BX7
|
470
|
90
|
135
|
0.1A-50A
|
0.32Ω-12.5KΩ
|
|
BX7
|
520
|
90
|
135
|
0.1A-50A
|
0.36Ω-14.5KΩ
|
|
BX8
|
465
|
120
|
185
|
0.1A-50A
|
0.5Ω-18.5KΩ
|
|
BX8
|
515
|
120
|
185
|
0.1A-50A
|
0.6Ω-21.5KΩ
|
|
BX8
|
565
|
120
|
185
|
0.1A-50A
|
0.7Ω-24.5KΩ
|
|
BX8
|
615
|
120
|
185
|
0.2A-50A
|
0.75Ω-10.5KΩ
|
|
BX8
|
665
|
120
|
185
|
0.2A-50A
|
0.8Ω-11.5.5KΩ
|
|
BX8
|
715
|
120
|
185
|
0.2A-50A
|
0.9Ω-12.5KΩ
|
|
BX8
|
765
|
120
|
185
|
0.2A-50A
|
1Ω-13KΩ
|
